Bản vẽ mâm ô tô: Tìm hiểu cách thiết kế mâm xe đẹp [Hướng dẫn chi tiết]

Bản vẽ mâm ô tô là một trong những bản vẽ quan trọng nhất trong ngành sản xuất ô tô và phụ tùng ô tô. Bản vẽ này phải được thiết kế một cách chính xác để đảm bảo mâm ô tô được sản xuất chính xác và đạt chất lượng tốt nhất. Trong bài viết này, chúng ta sẽ tìm hiểu về các bước để vẽ bản mâm ô tô, phân loại các loại mâm ô tô, các lỗi thường gặp và cách khắc phục, ứng dụng của bản vẽ mâm ô tô và những lưu ý quan trọng khi vẽ bản mâm ô tô.

Các bước để vẽ bản mâm ô tô

Để vẽ bản mâm ô tô, chúng ta cần tiến hành các bước sau:

Bước 1: Tìm hiểu về kiến thức cơ bản về mâm xe

Trước khi bắt đầu vẽ bản mâm ô tô, bạn cần tìm hiểu về các loại mâm, tính năng và ưu điểm của từng loại mâm để đảm bảo bản vẽ được chính xác.

Bước 2: Chuẩn bị bút vẽ, giấy vẽ, dụng cụ đo lường & dụng cụ tô màu

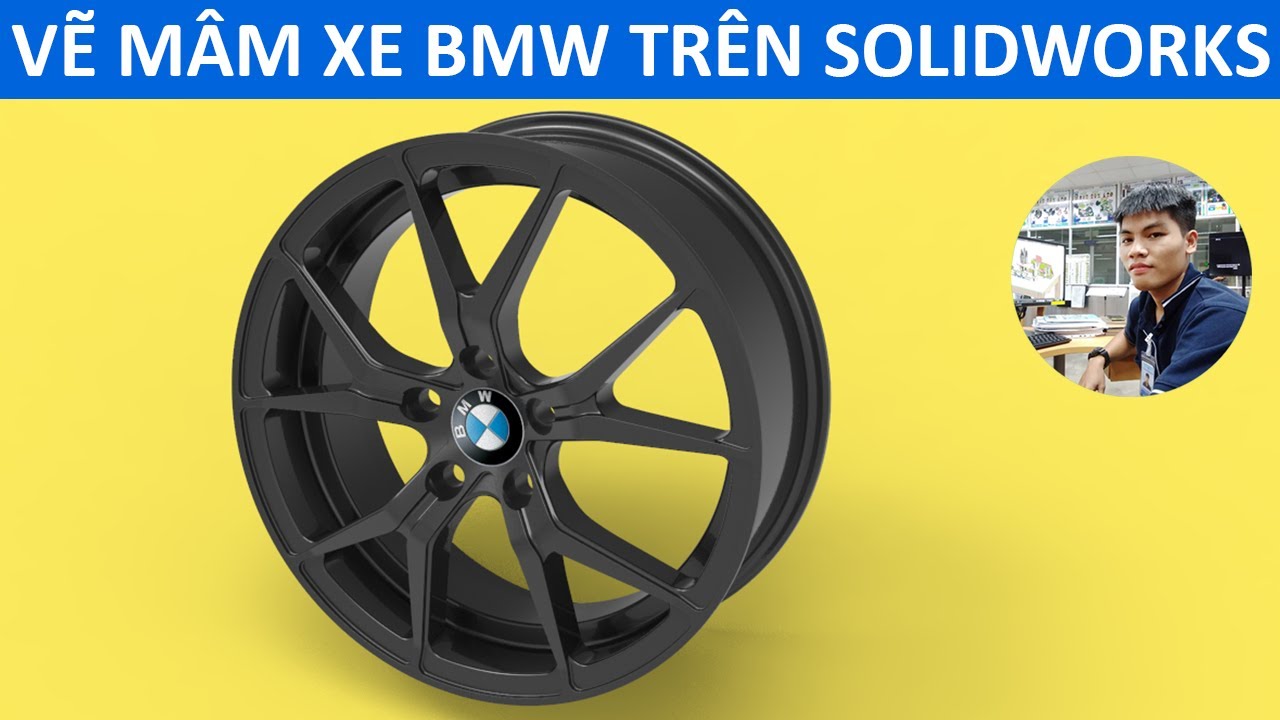

Sau khi đã tìm hiểu về kiến thức cơ bản về mâm xe, bạn cần chuẩn bị các công cụ và vật liệu cần thiết như giấy vẽ, bút vẽ, dụng cụ đo lường và dụng cụ tô màu để bắt đầu vẽ bản mâm ô tô. Bạn có thể sử dụng các công cụ thiết kế 3D như SolidWorks hoặc AutoCAD để vẽ bản mâm ô tô một cách chính xác.

Bước 3: Lên ý tưởng và vẽ khung bản vẽ mâm ô tô

Khi đã sẵn sàng về vật tư và dụng cụ, bạn cần lên ý tưởng và vẽ khung bản vẽ mâm ô tô. Bạn cần sử dụng các hình học cơ bản như đường thẳng, đường cong, bán kính và góc để thiết kế khung bản vẽ. Các kích thước và tỉ lệ phải được xác định chính xác để đảm bảo tính chính xác của bản vẽ.

Bước 4: Thiết kế chi tiết trên khung bản vẽ

Sau khi đã thiết kế khung bản vẽ, bạn cần tiến hành thiết kế chi tiết trên khung bản vẽ. Bạn cần đảm bảo tính chính xác tại các điểm chính, bao gồm các lỗ bắt mâm, kích thước và đường kính mâm, đường kính lỗ trục, số lỗ trục và chiều rộng mâm.

Bước 5: Vẽ bóng và sáng để tạo ấn tượng chân thực

Cuối cùng, bạn cần vẽ bóng và sáng để tạo ấn tượng chân thực, đảm bảo cho bản vẽ có tính chân thực cao nhất.

Phân loại loại mâm ô tô

Có nhiều loại mâm ô tô khác nhau bao gồm:

Mâm đúc: Được sản xuất bằng cách đúc chết hợp kim nhôm hoặc thép.

Mâm thép: Là loại mâm được sản xuất bằng các tấm thép liền.

Mâm hợp kim nhôm: Là loại mâm được sản xuất bằng hợp kim nhôm và được sử dụng trên các xe hạng sang.

Mâm xoắn: Là loại mâm được sản xuất bằng cách xoắn các sợi thép với nhau.

Các lỗi thường gặp khi vẽ bản mâm ô tô và cách khắc phục

Các lỗi thường gặp khi vẽ bản mâm ô tô bao gồm:

Bản vẽ không đúng tỉ lệ

Khi vẽ bản mâm ô tô, bạn cần đảm bảo rằng tỉ lệ được xác định chính xác. Tỉ lệ không chính xác sẽ gây ra sự bất đồng giữa bản thiết kế và sản phẩm thực tế.

Chi tiết mâm thiếu độ chính xác

Các chi tiết về đường kính, kích thước và hình dáng mâm cần được thiết kế một cách chính xác để sản xuất mâm ô tô đạt chất lượng tốt nhất.

Hình dáng & kiểu dáng mâm bị lỗi

Một số bản vẽ mâm ô tô có thể bị lỗi trong hình dáng và kiểu dáng, khiến cho sản phẩm cuối cùng không chính xác.

Tính chân thực của bản vẽ không cao

Bản vẽ mâm ô tô cần đảm bảo tính chân thực cao để chuyển đổi thành sản phẩm cuối cùng một cách dễ dàng.

Cách khắc phục các lỗi trên:

Để khắc phục các lỗi trên, bạn cần cẩn thận khi vẽ bản mâm ô tô và sử dụng các công cụ thiết kế phần mềm để đảm bảo tính chính xác của bản vẽ.

Ứng dụng bản vẽ mâm ô tô

Bản vẽ mâm ô tô có thể được sử dụng để trưng bày, giúp sản xuất mâm ô tô trở nên chính xác và dễ dàng, trình bày để giải thích cho khách hàng về sản phẩm, và tạo ra các mô hình 3D từ bản vẽ.

Những lưu ý quan trọng khi vẽ bản mâm ô tô

Để đảm bảo tính chính xác của bản vẽ mâm ô tô, bạn cần sử dụng các chuẩn kỹ thuật, kiểm tra lỗi thường xuyên và học cách vẽ từ thiết kế sẵn có để tiết kiệm thời gian và nâng cao chuyên môn của mình.

FAQs
1. Cần gì để vẽ bản mâm ô tô?
Bạn cần chuẩn bị các công cụ và thiết bị vẽ, như bút vẽ, giấy vẽ, dụng cụ đo lường và dụng cụ tô màu.

2. Các loại mâm ô tô khác nhau là gì?
Các loại mâm ô tô bao gồm mâm đúc, mâm thép, mâm hợp kim nhôm và mâm xoắn.

3. Làm thế nào để khắc phục các lỗi thường gặp khi vẽ bản mâm ô tô?
Bạn cần đảm bảo tính chính xác của bản vẽ và sử dụng các công cụ thiết kế phần mềm để đảm bảo tính chính xác của bản vẽ.
