Bản vẽ ID là gì? Tìm hiểu ngay cách tạo ID hữu ích cho dự án của bạn!

1. Khái niệm và ý nghĩa của bản vẽ ID

Bản vẽ ID (Instrumentation Diagram) là một loại bản vẽ kỹ thuật mô tả các loại thiết bị và hệ thống điều khiển được sử dụng trong các dự án xây dựng công nghiệp, như hóa chất, dầu khí, điện tử, và cơ khí. Bản vẽ ID giúp kỹ sư đưa ra các thiết kế và kế hoạch chi tiết về việc triển khai và vận hành các hệ thống này.

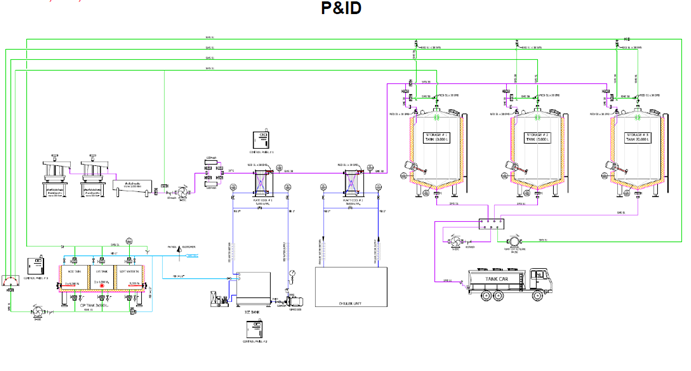

Bản vẽ ID là một phần quan trọng của bản vẽ P&ID (Piping and Instrumentation Diagram), cung cấp thông tin về cách các thành phần hệ thống hoạt động và kết nối với nhau.

2. Đặc điểm và cấu trúc của bản vẽ ID

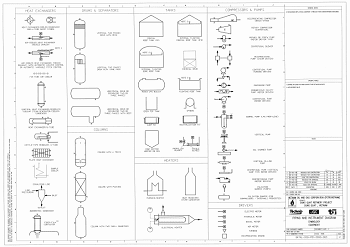

Bản vẽ ID bao gồm các thành phần như: van, bơm, cảm biến, đồng hồ đo, máy bơm, máy nén, và các tắt mở khác. Các ký hiệu trên bản vẽ ID được sử dụng để miêu tả đặc tính chính của từng thành phần, bao gồm cả áp suất, lưu lượng, và nhiệt độ.

Cấu trúc của một bản vẽ ID bao gồm các mức độ hệ thống, các tín hiệu và tín hiệu điều khiển, và các thiết bị. Mỗi thành phần được miêu tả bằng một biểu tượng đặc trưng và một số điều kiện hoạt động.

3. Cách tạo và sử dụng bản vẽ ID trong lĩnh vực kiến trúc và xây dựng

Để tạo ra bản vẽ ID chính xác, các kỹ sư phải thực hiện nhiều bước, bao gồm:

– Đưa ra các thông tin cần thiết về hệ thống tương ứng trên bản vẽ chính.
– Tạo ra các ký hiệu cần thiết cho từng thành phần.
– Đưa ra các thông tin cần thiết để triển khai hệ thống, bao gồm cả áp suất, lưu lượng, và nhiệt độ.
– Tạo ra một tài liệu kỹ thuật để hướng dẫn việc vận hành và bảo trì hệ thống.

Bản vẽ ID là một công cụ quan trọng trong lĩnh vực kiến trúc và xây dựng. Nó giúp đảm bảo rằng các hệ thống hoạt động tốt và an toàn, đồng thời giúp giảm thiểu các sự cố và sự cố liên quan đến việc triển khai và vận hành các hệ thống đó.

4. Lỗi phổ biến khi thiết kế và làm sao để tránh chúng khi sử dụng bản vẽ ID

Các kỹ sư và kiến trúc sư có thể dễ dàng mắc phải các lỗi phổ biến khi thiết kế và sử dụng bản vẽ ID. Một số lỗi phổ biến bao gồm:

– Thiếu ký hiệu hoặc thông tin quan trọng.
– Sử dụng các ký hiệu không chính xác.
– Không đưa ra đủ thông tin để triển khai và vận hành hệ thống một cách hiệu quả.
– Thiếu tính liên kết hoặc logic giữa các thành phần hệ thống.

Để tránh các lỗi này, các kỹ sư và kiến trúc sư nên:

– Sử dụng các ký hiệu chuẩn và đúng để miêu tả các thành phần hệ thống.
– Đưa ra đủ thông tin để triển khai và vận hành hệ thống một cách hiệu quả.
– Xác định các liên kết và logic giữa các thành phần hệ thống.

Các kỹ thuật viên cần phải nắm vững các ký hiệu trong bản vẽ P&ID, Bản vẽ P&ID là gì, Cách vẽ sơ đồ P&ID, Bản vẽ P&ID, Ký hiệu van trong bản vẽ P&ID và phần mềm vẽ sơ đồ P&ID. Chúng cũng cần nắm rõ cách đọc bản vẽ P&ID và bản vẽ PFD là gì.

FAQs

1. Bản vẽ ID là gì?

Bản vẽ ID (Instrumentation Diagram) là một loại bản vẽ kỹ thuật mô tả các loại thiết bị và hệ thống điều khiển được sử dụng trong các dự án xây dựng công nghiệp.

2. Tại sao bản vẽ ID quan trọng trong lĩnh vực kiến trúc và xây dựng?

Bản vẽ ID giúp kỹ sư đưa ra các thiết kế và kế hoạch chi tiết về việc triển khai và vận hành các hệ thống điều khiển trong các dự án xây dựng công nghiệp.

3. Bản vẽ P&ID là gì?

Bản vẽ P&ID (Piping and Instrumentation Diagram) là một loại bản vẽ kỹ thuật mô tả các hệ thống ống và các thiết bị được sử dụng trong các dự án xây dựng công nghiệp.

4. Phần mềm vẽ sơ đồ P&ID nào được sử dụng phổ biến nhất?

Một số phần mềm vẽ sơ đồ P&ID phổ biến nhất bao gồm: AutoCAD, SmartPlant P&ID, và SolidWorks.
